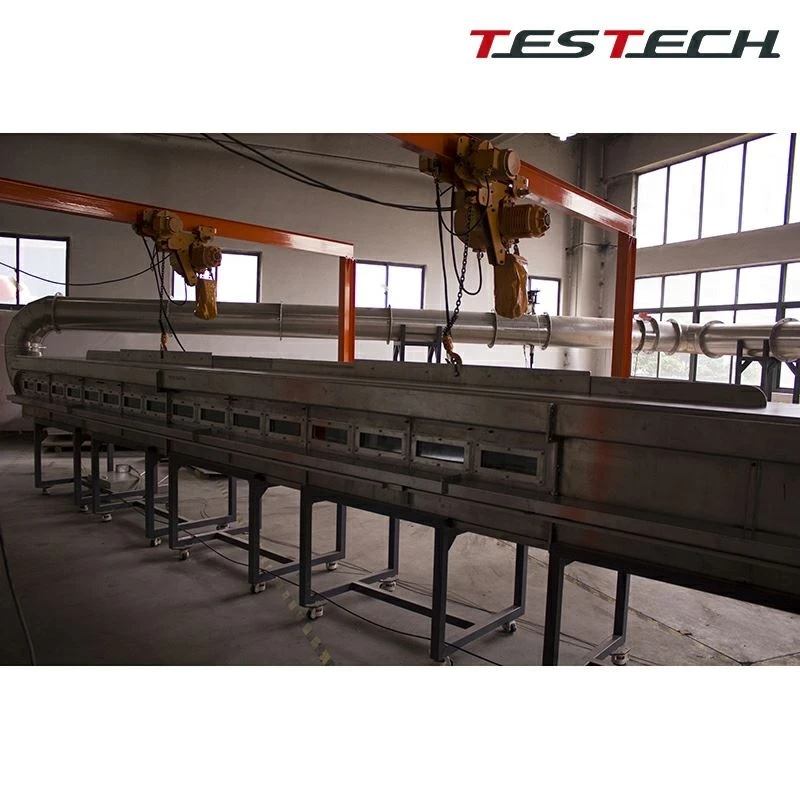

อุปกรณ์เตาอุโมงค์ Steiner Horizental

TESTech Instrument (Suzhou) Technologies เป็นหนึ่งในผู้ผลิตชั้นนำและซัพพลายเออร์ของอุปกรณ์เตาอุโมงค์สไตเนอร์แนวนอนในประเทศจีน ยินดีต้อนรับสู่อุปกรณ์ทดสอบพรีเมี่ยมขายส่งในราคาที่แข่งขันจากโรงงานของเรา หากคุณมีคำถามใด ๆ เกี่ยวกับใบเสนอราคา โปรดส่งอีเมลถึงเรา





เตาอุโมงค์แนวนอน TESTech Steiner ได้รับการออกแบบและพัฒนาตามมาตรฐาน UL 910 และ NFPA 262 หรือที่เรียกว่าการทดสอบการเผาไหม้ CMP plenum หรือการทดสอบอุโมงค์ Steiner ซึ่งเป็นข้อกำหนดด้านความปลอดภัยจากอัคคีภัยสูงสุดสำหรับสายเคเบิล plenum ภายใต้มาตรฐาน UL



ในระหว่างการทดสอบ มีการติดตั้งชิ้นงานหลายชิ้นบนถาดอุโมงค์แนวนอน และสัมผัสกับหัวเผาแก็ส Bunsen ขนาด 87.9 กิโลวัตต์ ที่ให้ความร้อน 300,000 บีทียู/ชม. เป็นเวลา 20 นาที เกณฑ์การผ่านกำหนดว่าเปลวไฟต้องไม่เกิน 5 ฟุตจากปลายด้านหน้าของเปลวไฟจากหัวเผา ความหนาแน่นของแสงสูงสุดไม่เกิน 0.5 และความหนาแน่นของแสงเฉลี่ยสูงสุดไม่เกิน 0.15



โดยทั่วไปแล้ว สายเคเบิล CMP จะติดตั้งในช่องระบายอากาศกลับ-ซึ่งใช้สำหรับท่อระบายอากาศหรือ{{1}ระบบจัดการอากาศ และเป็นที่ยอมรับในแคนาดาและสหรัฐอเมริกา โดยทั่วไป วัสดุ FEP/plenum ที่ตรงตามมาตรฐาน UL 910 จะมีคุณสมบัติหน่วงการติดไฟได้ดีกว่าและความเข้มข้นของควันต่ำกว่าวัสดุปลอด-ฮาโลเจนควัน-ต่ำที่เป็นไปตาม IEC 60332-1 และ IEC 60332-3

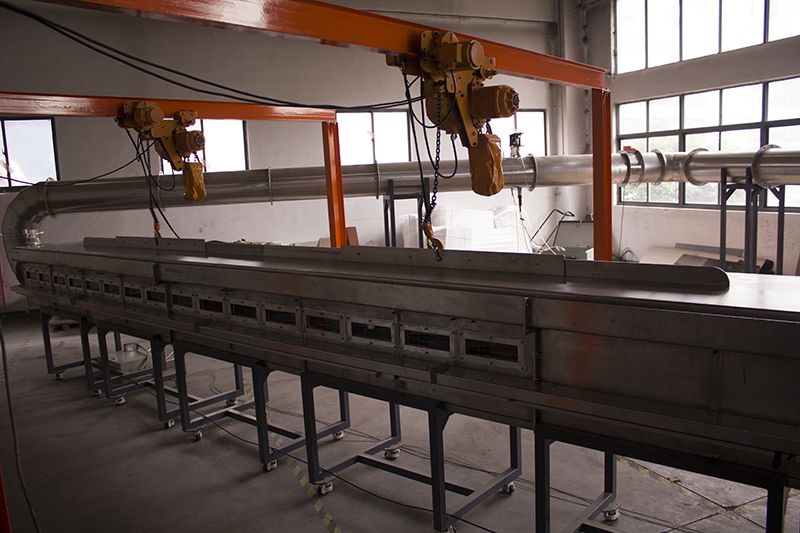

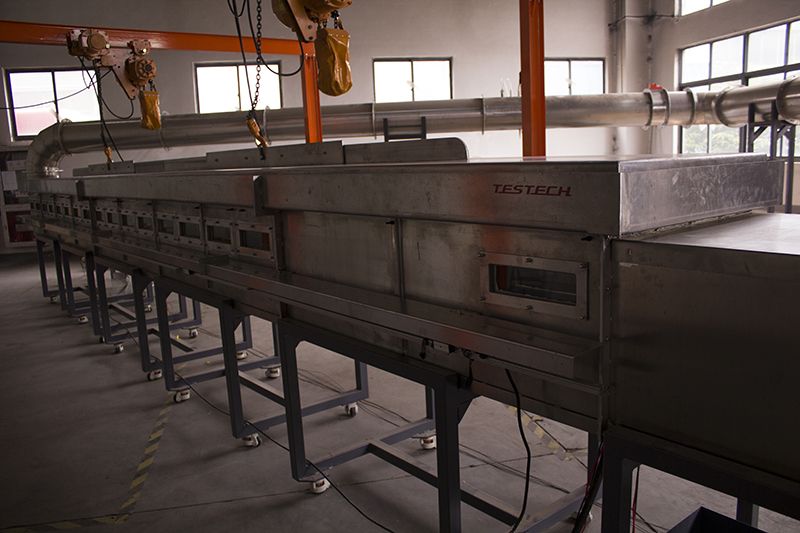

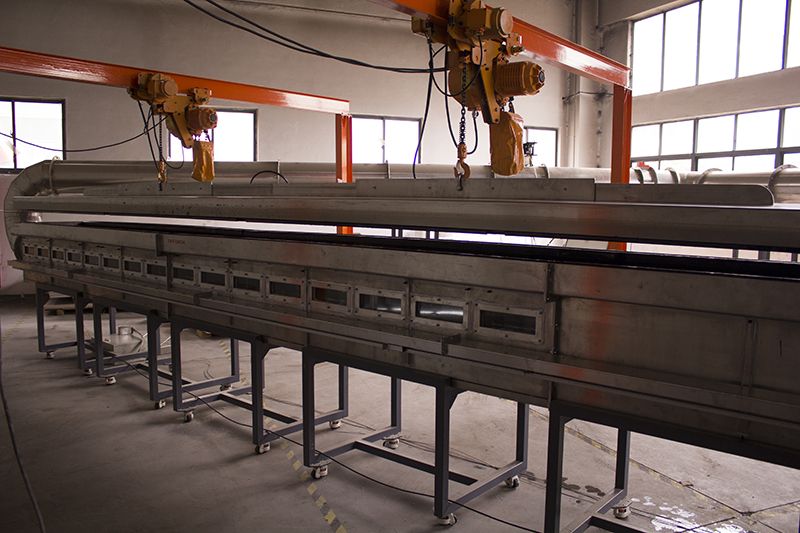

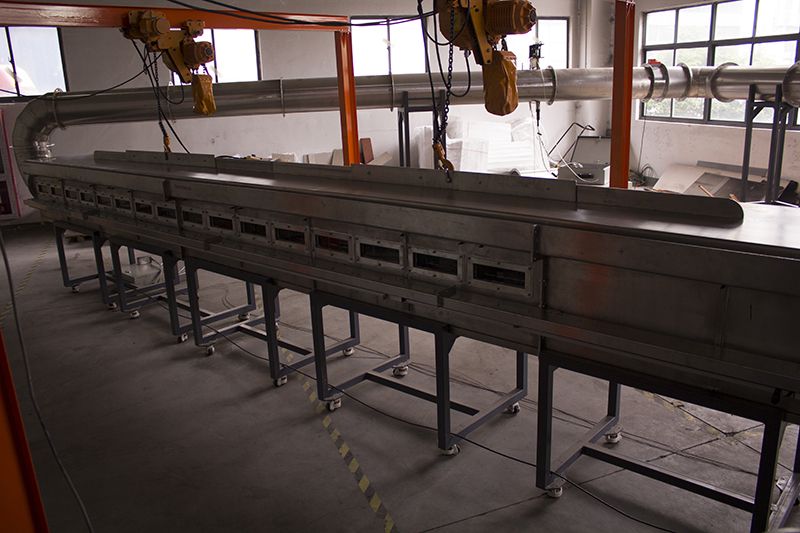

• ห้องเผาไหม้ทำจากสแตนเลสและบุภายในด้วยอิฐทนไฟเพื่อเป็นฉนวนกันความร้อนได้ดี ขนาดภายใน 305 มม. x 451 มม. ยาว 7.6 ม.
• อุปกรณ์จับยึดภายในทั้งหมดทำจากสแตนเลสเพื่อป้องกันสนิมและการกัดกร่อน

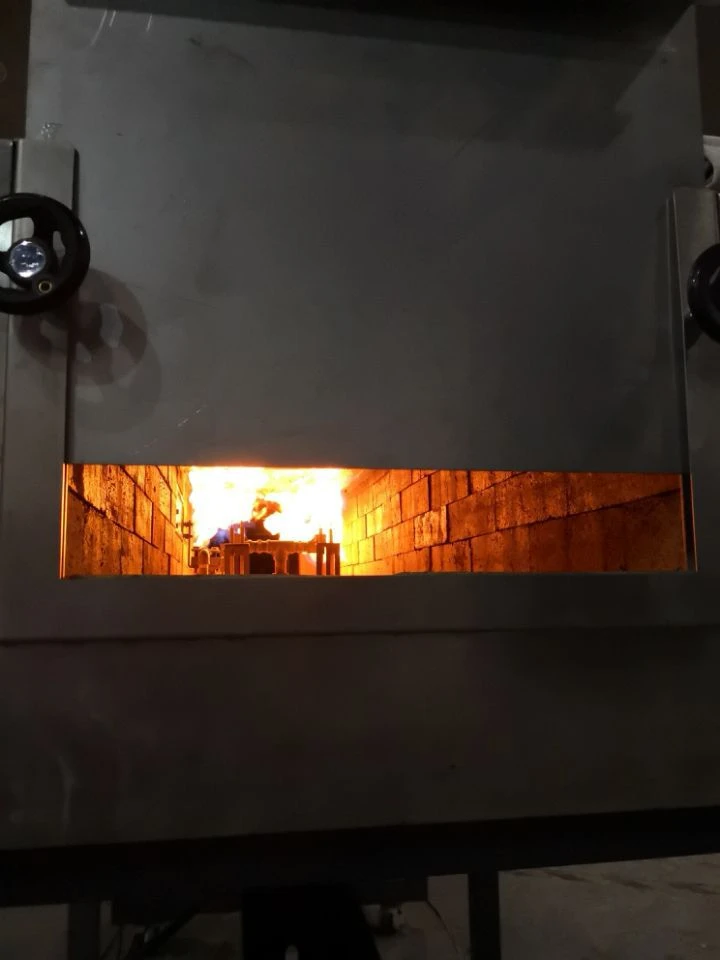

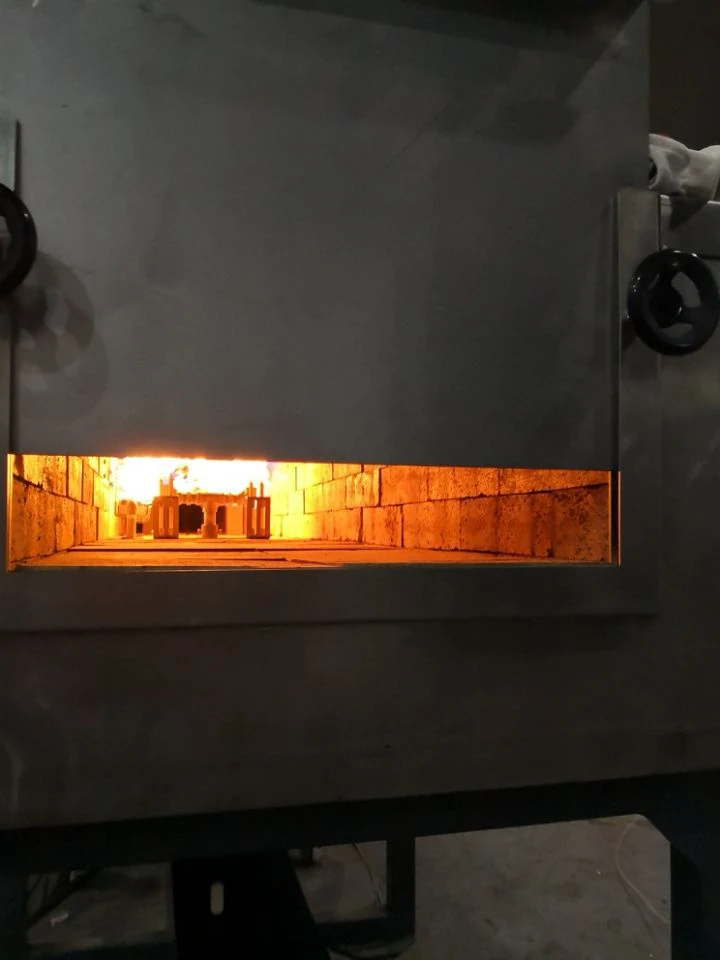

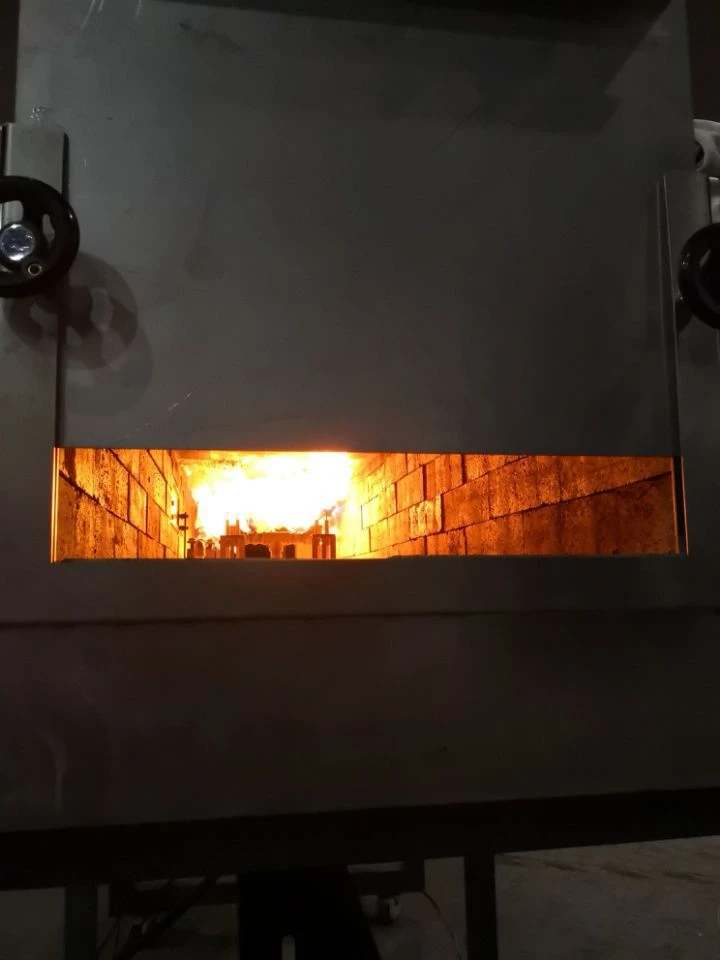

• หน้าต่างสังเกตการณ์กระจกควอตซ์-ชั้นช่วยให้มองเห็นระยะการแพร่กระจายของเปลวไฟและแสดงตำแหน่งด้านหน้าของเปลวไฟโดยไฟแสดงสถานะ
• ความสูงของห้องได้รับการออกแบบสำหรับการติดตั้งชิ้นงาน การปรับ และการสังเกตพฤติกรรมการเผาไหม้ที่สะดวก
• ฝาครอบห้องได้รับการออกแบบให้เป็นโครงสร้างแบบผสมผสานและใช้การออกแบบซีลน้ำ-ตามมาตรฐาน

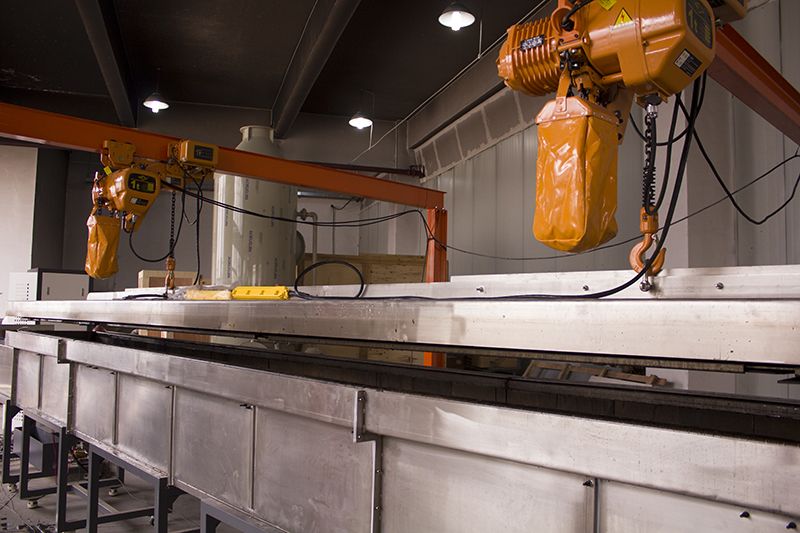

• ฝาครอบห้องทำจากวัสดุทนไฟและสแตนเลสและมีตะขอยก
• ถาดรองรับชิ้นงานมีโครงสร้างรองรับ-การหมุนเวียนน้ำระบายความร้อนสำหรับ-การทดสอบไฟที่อุณหภูมิสูง
• หัวเผาคู่-อยู่ห่างจากช่องอากาศเข้า 1320 มม.
• ท่อไอเสียสแตนเลส สวยงาม ทนทานต่อการกัดกร่อน





• เครื่องจุดประกายไฟ 10 kV พร้อมอุปกรณ์ป้องกันเปลวไฟ ตัวจุดไฟจะถูกวางตำแหน่งโดยอัตโนมัติโดยคันโยกที่เชื่อมต่อกับกลไกการปิดเครื่อง
• เอาต์พุตความร้อนจากหัวเผาจะถูกควบคุมโดยอัตโนมัติโดยระบบควบคุมการไหลของแก๊ส โดยมีความแม่นยำในการอ่านค่า 1%
• ระบบควบคุมวาล์วไหลแก๊สแบบไบโพลาร์หลีกเลี่ยงความเสี่ยงในการระเบิดที่เกิดจากแก๊สรั่วเนื่องจากโซลินอยด์วาล์วทำงานล้มเหลว
• พัดลมความถี่แปรผัน-จะควบคุมความเร็วการไหลของอากาศในปล่องควันโดยอัตโนมัติ กำลังพัดลม 3 kW แรงดันไฟฟ้า 380 V.
• เกจวัดแรงดันแก๊สและเครื่องควบคุมความดันแบรนด์ไต้หวัน-ควบคุมแรงดันแก๊สได้อย่างแม่นยำ
• วาล์วควบคุมการไหลของก๊าซนำเข้าควบคุมการไหลของก๊าซได้อย่างแม่นยำ





• การวิเคราะห์ความหนาแน่นของควันโดยใช้ระบบไฟจากหลอดไส้: อุณหภูมิสี 2900 +/- 100 K; ความผันผวนในปัจจุบัน +/- 0.5%; เอาต์พุตความหนาแน่นของควันเชิงเส้นพร้อมการชดเชยเวลา
• เลนส์สร้างลำแสงขนานขนาด 20 มม. โดยมี d/f น้อยกว่า 0.04
• การตอบสนองสเปกตรัมของเครื่องตรวจจับเป็นไปตาม CIE; ความแม่นยำของฟังก์ชันมาตรฐานของสี +/- 5%; ความเป็นเชิงเส้นเอาต์พุตภายใน 3% ของการส่งผ่านหรือ 1% ของการส่งผ่านแบบสัมบูรณ์ เวลาตอบสนองของระบบ 90% ไม่เกิน 3 วินาที
• เทอร์โมคัปเปิลชนิดหุ้ม K- เส้นผ่านศูนย์กลาง 0.5 มม. มีความแม่นยำของอุณหภูมิ 0.5 C
• ช่วงเซ็นเซอร์ความดัน 0 ถึง 100 Pa เชื่อมต่อกับเซ็นเซอร์ความดันด้วยความแม่นยำ +/- 2 Pa; เวลาตอบสนองเอาต์พุต 90% ภายใน 1 วินาที
• ความแม่นยำของความดันบรรยากาศ +/- 200 Pa
• เวลาบันทึกระบบขั้นต่ำ 3 วินาที; ความแม่นยำในการบันทึกเวลาระบบ 0.1 วินาที
• ตรวจสอบระยะการแพร่กระจายของเปลวไฟโดยอัตโนมัติ
• คอมพิวเตอร์แอนิเมชันแสดงสถานะการแพร่กระจายของเปลวไฟแบบเรียลไทม์ โดยไม่ต้องอยู่ใกล้กล่องเผาไหม้
• คอมพิวเตอร์แสดงกราฟการสร้างความหนาแน่นของควันแบบเรียลไทม์
• การสอบเทียบการส่งผ่านควันอัตโนมัติเพื่อลดอิทธิพลของเขม่าที่สะสมบนเลนส์สายตา

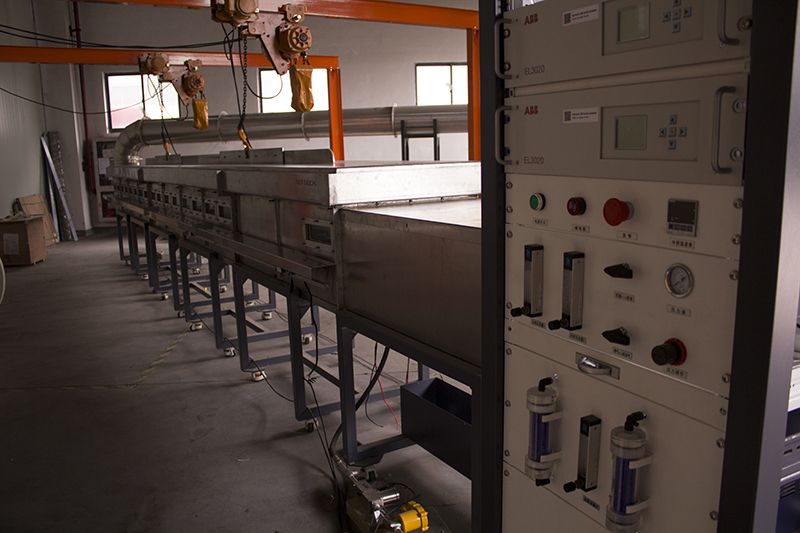

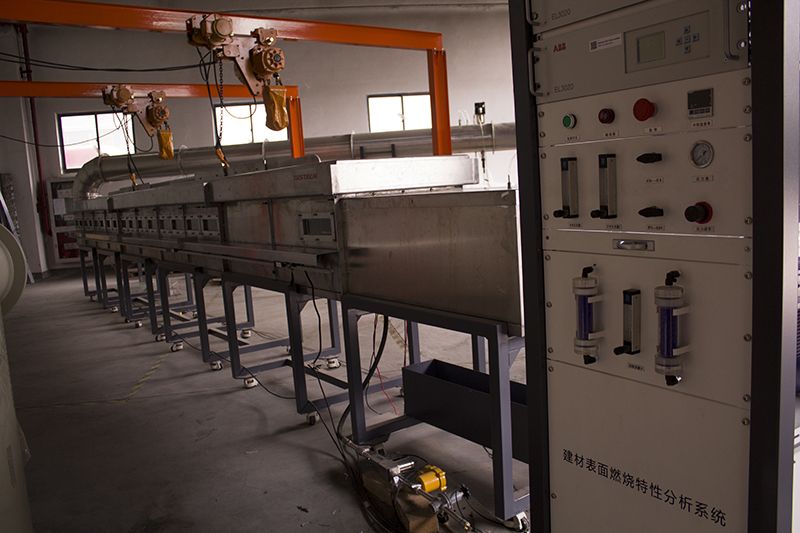

• ตู้ควบคุมมาตรฐานพร้อมจอ LCD ขนาด 10.2 นิ้วแบบฝัง
• ระบบควบคุมซอฟต์แวร์ห้องปฏิบัติการเฉพาะของ Labview มีเสถียรภาพและเชื่อถือได้
• การตั้งค่าและการแสดงผลพารามิเตอร์ควบคุม สถานะการทดสอบและการแสดงข้อผิดพลาดและแบบสอบถาม
• การส่งออกข้อมูล USB กราฟประวัติและการสืบค้นข้อมูล และฟังก์ชันการพิมพ์
• สามารถควบคุมเครื่องจักรเพื่อทำการทดสอบได้อย่างอิสระ
• ฟังก์ชั่นแสดงเสียงปลุกและแสดงเหตุการณ์การเตือน
• พอร์ตอนุกรม USB และ RS232 ช่วยให้สามารถใช้งานเดสก์ท็อปหรือแล็ปท็อปภายนอกได้
• ระบบควบคุม PLC พร้อมระบบจุดระเบิดอัตโนมัติและการป้องกันความล้มเหลวในการจุดระเบิด
• PLC พร้อมอินเวอร์เตอร์จะควบคุมและแสดงการไหลของไอเสียโดยอัตโนมัติ
• การวัดและการคำนวณอัตราการปล่อยความร้อน ดัชนีการผลิตควัน การใช้ออกซิเจน และการสร้าง CO2 โดยอัตโนมัติ





ตามมาตรฐาน UL 910 ข้อมูลการปล่อยความร้อนเป็นทางเลือกมากกว่าบังคับ





• ระบบเก็บตัวอย่างที่ได้รับสิทธิบัตรที่มีความแม่นยำสูง-ช่วยให้มั่นใจว่าตัวอย่างก๊าซที่เข้าสู่เครื่องวิเคราะห์ก๊าซมีความเสถียรและสะอาด
• รวมตัวกรองอนุภาคพร้อมระบบกรองสาม- ความแม่นยำในการกรอง 0.5 um
• กับดักความเย็นพร้อมหลักการทำความเย็นของคอมเพรสเซอร์ ควบคุมอุณหภูมิตัวอย่างก๊าซที่ 0 ถึง 5 C
• ปั๊มดูดเป็นแหล่งพลังงานในการเก็บตัวอย่างก๊าซ
• กระบอกทำให้แห้งประมวลผลสายวิเคราะห์ออกซิเจนและไนโตรเจนไดออกไซด์เพื่อกำจัดความชื้นและการกรองสิ่งเจือปน
• บอลวาล์วความแม่นยำสูง-สำหรับการเปิดและปิดเส้นทางก๊าซ
• ตัวควบคุมการไหล





• เครื่องวิเคราะห์ออกซิเจนพาราแมกเนติกเกรดนำเข้า-: ช่วง O2 0 ถึง 25%, ค่าเบี่ยงเบนเชิงเส้นน้อยกว่า 0.5% ของขนาดเต็ม, ความสามารถในการทำซ้ำดีกว่า 50 ppm O2, เวลาตอบสนอง T90 น้อยกว่า 3.5 วินาที
• เครื่องวิเคราะห์ CO2 อินฟราเรดเกรด-ที่นำเข้า: ช่วง CO2 0 ถึง 10%, ค่าเบี่ยงเบนเชิงเส้นน้อยกว่าหรือเท่ากับ 1% ของขนาดเต็ม, ความสามารถในการทำซ้ำน้อยกว่าหรือเท่ากับ 0.5% ของขนาดเต็ม, เวลาตอบสนอง T90 น้อยกว่า 2.5 วินาที
• เครื่องวิเคราะห์ CO อินฟราเรดเกรด-ที่นำเข้า: ช่วง CO 0 ถึง 1%, ค่าเบี่ยงเบนเชิงเส้นน้อยกว่าหรือเท่ากับ 1% ของขนาดเต็ม, ความสามารถในการทำซ้ำน้อยกว่าหรือเท่ากับ 0.5% ของขนาดเต็ม, เวลาตอบสนอง T90 น้อยกว่า 2.5 วินาที
• การวิเคราะห์ความหนาแน่นของควันด้วยระบบไฟแบบไส้ อุณหภูมิสี 2900 +/- 100 K ความผันผวนของกระแส +/- 1.5% เอาต์พุตความหนาแน่นของควันเชิงเส้นที่มีการชดเชยเวลา และโมดูลโฟโตเซลล์ที่นำเข้า
• การสอบเทียบการส่งผ่าน 5 ระดับแบบสัมผัสเดียว-พร้อมตัวกรองที่นำเข้าและไม่ต้องเปลี่ยนตัวกรองด้วยตนเอง
• การวิเคราะห์ความหนาแน่นของควันเพิ่มเติมด้วยแหล่งกำเนิดแสงจากหลอด อุณหภูมิสี 2900 +/- 100 K ความผันผวนของกระแส +/- 0.5% และการชดเชยเวลา
• เลนส์สร้างลำแสงขนาน 20 มม. โดยมี d/f น้อยกว่า 0.04
• เครื่องตรวจจับแสงจากญี่ปุ่นที่นำเข้า การตอบสนองการจับคู่ CIE ความแม่นยำของฟังก์ชันมาตรฐานสี +/- 5% และความเป็นเชิงเส้นของเอาต์พุตภายใน 3% ของการส่งผ่านหรือ 1% ของการส่งผ่านแบบสัมบูรณ์
• ระบบตอบสนอง 90% ไม่เกิน 3 วินาที
• เทอร์โมคัปเปิลโอเมก้าที่นำเข้า: เทอร์โมคัปเปิลชนิดหุ้ม K- เส้นผ่านศูนย์กลาง 0.5 มม. สามตัวที่มีความแม่นยำของอุณหภูมิ 0.5 C
• เซ็นเซอร์ความดันนำเข้าช่วง 0 ถึง 100 Pa ด้วยความแม่นยำ +/- 2 Pa และเวลาตอบสนองภายใน 1 วินาที
• ความจุไอเสีย 0 ถึง 0.65 ลบ.ม./วินาที
• เทอร์โมคัปเปิลแบบมีเปลือกชนิด K- วัตถุประสงค์ทั่วไปเพิ่มเติม 2 มม.
• ความแม่นยำของความดันบรรยากาศ +/- 200 Pa
• เวลาในการบันทึกระบบขั้นต่ำ 3 วินาที และความแม่นยำในการบันทึกเวลา 0.1 วินาที





• ซอฟต์แวร์แอปพลิเคชัน Labview-ที่มีอินเทอร์เฟซที่เป็นมิตร ใช้งานง่าย และความสามารถในการโต้ตอบข้อมูลที่แข็งแกร่งสำหรับการวิเคราะห์ทางวิทยาศาสตร์
• ความถี่ในการรับข้อมูลปรับได้เป็น 1 วินาที ขั้นต่ำ 0.1 วินาที
• สามารถแสดงสถานะของเครื่องมือ สอบเทียบและจัดเก็บผลการสอบเทียบ รวบรวมข้อมูลการทดสอบ และคำนวณพารามิเตอร์ที่ต้องการ
• ข้อมูลการทดสอบและเส้นโค้งที่คำนวณทั้งหมด รวมถึงอุณหภูมิ ความชื้น การไหล ความดัน การส่งผ่าน ความเข้มข้นของ O2/CO2/CO มวล และฟลักซ์ความร้อน สามารถเลือกได้อย่างอิสระเพื่อแสดงบนอินเทอร์เฟซหลักหรือหน้าต่างแยกที่มีความสามารถในการซูม
• รายงานการทดสอบสนับสนุนการสลับระหว่างกราฟิกขนาดเต็ม-และมุมมองภาพขนาดย่อ
• ความล่าช้าของ O2, CO และ CO2 สามารถแก้ไขได้โดยอิสระทางออนไลน์เพื่อการวิเคราะห์ผลการทดสอบที่ละเอียดยิ่งขึ้น
• การควบคุมและสอบเทียบระบบใช้การออกแบบโมดูลาร์ พร้อมด้วยฟังก์ชันอันทรงพลังและการใช้งานที่เรียบง่าย
• ข้อมูลการตรวจสอบสามารถแสดงในรูปแบบตัวเลขและเส้นโค้งแบบเรียลไทม์- รวมถึงอุณหภูมิ ความชื้น การไหล ความดัน การส่งผ่าน และความเข้มข้นของก๊าซ
• การคำนวณ การวิเคราะห์ และการแสดงอัตราการปล่อยความร้อนแบบเรียลไทม์- ดัชนีการผลิตควัน การใช้ออกซิเจน การสร้าง CO2 การสร้าง CO2 การสูญเสียมวล ความร้อนจากการแผ่รังสี ความเร็วลม และการปล่อยความร้อนทั้งหมด
• การสอบเทียบแบบออปติคัล 5 ระดับ-สัมผัสเดียวที่ 0%, 25%, 50%, 79% และ 100% พร้อมการสร้างรายงานการสอบเทียบอัตโนมัติ
• สามารถสอบถามประวัติการสอบเทียบได้
• โมดูลรายงานการทดสอบมีฟังก์ชันการแสดงตัวอย่าง การแก้ไข และการสร้างรายงาน





• ระบบประปาและระบายน้ำ
• ระบบจ่ายไฟและสิ่งอำนวยความสะดวก
• การจ่ายก๊าซและอากาศ





พารามิเตอร์	ค่า
ขนาดอุโมงค์	305 มม. x 451 มม. x 7.6 ม
อินพุตความร้อนของเตา	87.9 กิโลวัตต์ / 300,000 บีทียู/ชม
ระยะเวลาการเผาไหม้	20 นาที
การยอมรับการแพร่กระจายของเปลวไฟ	เปลวไฟจะต้องไม่เกิน 5 ฟุตเหนือหน้าเปลวไฟของหัวเผา
ความหนาแน่นของแสงสูงสุด	สูงสุด 0.5
ความหนาแน่นของแสงเฉลี่ย	สูงสุด 0.15
พลังพัดลม	3 กิโลวัตต์
แรงดันไฟฟ้าของพัดลม	380 V
